印刷/出力条件

［ファイル］▶〔印刷〕▶［印刷/出力条件］

余白などの印刷様式を設定します。

	ダイアログ
	説明

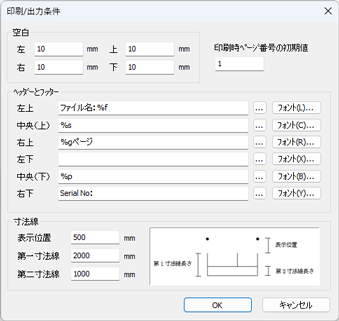

ダイアログ

①空白

用紙の｢上｣、｢下｣、｢左｣、｢右｣の余白量を入力します(㎜)。

②印刷時ページ番号の初期値

連続印刷時、および計算書出力時の開始ページ番号を入力します。
ページ番号の初期値はあらかじめ｢1｣に設定されています(詳細は、

説明を参照)。

③ヘッダーとフッター

印刷用紙のヘッダーとフッターに印刷する文字を設定することができます。
ヘッダーまたはフッターにプロジェクト名、プロジェクト概要、ページ番号などを出力する場合は、半角文字"%"とそれぞれの半角英文字を組み合せて設定します。

ヘッダーとフッターに使用する記号

記号	内　　容
%p	物件名称
%s	略称
%d	設計者名称
%k	ユーザー名称
%t	設計日付
%o	印刷日付
%g	ページ番号
%l	製品名称
%u	シリアル番号
%f	ファイル名称

ボタンをクリックすると、メニューが表示されます。
メニューから選択して、ヘッダーまたはフッターに設定することもできます。

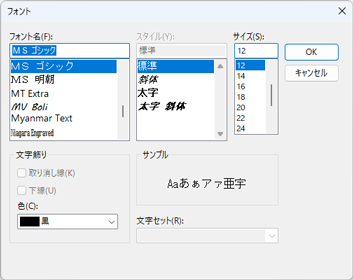

[フォント]ボタンをクリックするとダイアログを表示し、文字フォントやサイズを設定することができます。
フォントは、モデルウィンドウ(モデル図、応力/変位図、固有モード図、検定比図)を印刷する際の設定です。
出力ウィンドウのフォントは、出力ウィンドウの[描画属性設定]

で設定します(『出力ウィンドウ』

画面構成⑨描画属性設定を参照)。
ダイアログ

④寸法線

寸法線を印刷する場合の設定を行います。

説明

モデルウィンドウ(モデル図、応力/変位図、固有モード図、検定比図)、出力ウィンドウ(計算結果、入力データ)を印刷する際の印刷時ページ番号の初期値の設定について、説明します。
[印刷時ページ番号の初期値]の初期値は｢1｣と設定されています。

モデルウィンドウの連続出力
モデル図など、表紙や目次を伴わない出力のページ番号は、設定した初期値から連続して割り振られます。
この場合、印刷の開始ページは｢1ページ｣からとなります。
印刷時のページ番号は、【連続印刷プレビュー】画面で開始ページとして確認できます。

モデル図の連続印刷プレビュー画面

印刷プレビューメニューから[印刷]ボタンをクリックすると、印刷ダイアログが表示されます。
｢印刷範囲｣には、画面に表示されているページ数が表示されます。

印刷時ページ番号の初期値を変更する

印刷時のページ番号の初期値を変更する場合について説明します。ここでは、印刷時の開始ページ番号を｢5ぺージ｣に変更します。

[印刷時ページ番号の初期値]を｢5｣と設定します。
【連続印刷プレビュー】画面で開始ページを確認します。
プレビュー画面には、[印刷時ページ番号の初期値]で設定したページ番号が開始ページとして表示されます。

ページを指定して出力する

初期値を変更した後、特定のページ範囲のみを印刷できます。ここでは、[印刷時ページ番号の初期値]を｢5｣と設定します。

【連続印刷プレビュー】で確認します。
プレビュー画面には、開始ページが｢5ページ｣と表示されているのを確認します。
印刷プレビューメニューから[印刷]ボタンをクリックし、印刷ダイアログを表示します。
｢印刷範囲｣の｢ページ指定｣を選択します。ページ指定には、[印刷時ページ番号の初期値]で設定しているページ番号が表示されるため、印刷プレビュー画面に表示されているページ番号と同じページ番号の印刷範囲が表示されます。

出力したいページ番号を｢ページ指定｣に設定します。ここでは、｢5ページ｣から｢９ページ｣を指定して印刷します。
下図のように｢5｣ページから｢9｣ページまでと入力し、[OK]ボタンをクリックすると、指定したページのみ出力します。

出力ウィンドウの出力
出力ウィンドウで表紙・目次の出力を指定している場合は、ページ番号の割り振りがモデル図の連続出力時とは異なります。
設定した[印刷時ページ番号の初期値]は、表紙や目次ではなく、本文(計算書の内容)の最初のページに表示される番号になります。
設定している印刷時のページ番号は、[出力ウインドウ]で確認することができます。

応力計算結果の出力ウインドウ

例えば、[印刷時ページ番号の初期値]を｢5｣と設定した場合は、本文の1ページ目が｢5ページ｣となり、表紙・目次のページ番号は本文の開始ページ番号より前のページ番号となります。ただし、表紙・目次にはページ番号は印刷されません。

表紙・目次の出力を指定している場合の印刷プレビュー画面(２ページ表示)
